说明： 升压模块分小功率低压升压模块大功率高压升压模块boost升压模块以及隔离升压模块！ |
|
型号:S-1.2SY微型小尺寸升压模块 |
输入DC1.2V1.5V升3.3V5.0V升压模块 |
|
| *输入电压:DC 0.8-5V |
外接引线板 |
*输出功率:1W Boost DC/DC直流升压模块 |
|
| *输出电压:有2种规格3.3V/5.0V |
| *应用范围1: 3.3V输出适合驱动LED高亮度发光二极管 |
| *应用范围2: 5V输出可以驱动一些IC以及一些小型仪器仪表 |
| *输出电流: 350mA/300mA |
| *控制口:带有升压控制端口 |
带插针板 |
| *引脚:有4芯插针与焊盘接线2种结构,见右2种结构图 |
|
| *效率: 94%±3 |
| *外型尺寸:
17x11x4mm; |
| *名称描述：1节电池升压模块,1节电池升压到3.3V模块,1节电池升压到5V模块 |
| *电池供电：适合一节电池升压或二节电池升压到3.3V,5.0V升压模块板 |
| *典型输入电压：1.2V,1.5V,2.0V,2.4V,3.0V升压到3.3V，5.0V模块 |
| |
|
|
型号:S-2.4SY微型小尺寸升压模块 |
输入DC2V3V4V5V升9V12V24V输出升压模块 |
|
| *输入电压:DC 2-6V |
外接引线板 |
| *输出功率:2.4W DC-DC Boost直流升压模块 |
|
| *输出电压:3.3-24V(可以任意设定) |
| *输出电流 9V/200mA;12V/200mA;24V/100mA |
| *控制口:带有升压控制端口 |
| *输出模式:有2种结构 A 恒压(驱动仪器仪表) ;B 恒流(LED恒流电源) |
| *引脚:有5芯插针与焊盘接线2种结构,见右2种结构图 |
| *效率: 94%±3 |
| *外型尺寸:20x12.5x4mm |
带插针板 |
| *名称描述：2节电池升压模块,2节电池升压到6V,9V,12V,15V,20V,24V升压模块 |
|
*电池供电：适合二节电池升压或三节四节电池升压到6-24V升压模块板 |
| *典型输入电压:2.4V,3.0V,3,3V,3,6V,4.5,4.8V,5.0V升压到到6-24V升压模块 |
| |
| |
| |
|
|
升压电源模块 型号:S-35SY |
|
|
| *输入电压:DC 3-40V |
 |
| *输出功率:35W升压电源模块 |
| *输出电压:inVcc-50V范围内任意等规格 |
| *输出电流:1-3A范围内任意等规格; |
| *输入/输出状态：共地 |
| *引脚:有2芯接线端子与软引线2种结构,附图为接线端子结构 |
| *效率:94%±3 |
| *外型尺寸:
48x25x24mm |
|
|
升压电源模块 型号:S-50SY |
|
|
| *输入电压:DC 3-40V; |
|
| *输出功率:50W升压电源模块 |
| *输出电压:inVcc-50V范围内任意等规格;（板上有电位器可调电源模块); |
| *输出电流:1-3A范围内任意等规格; |
| *输入/输出状态：共地 |
| *引脚:有2芯接线端子与软引线2种结构,附图为接线端子结构; |
| *效率:94%±3 |
| *外型尺寸:
50x24x22mm
|
|
|
可调电源模块 型号:S-50SY |
|
|
| *输入电压:DC 3-40V |
 |
| *输出功率:50W升压电源模块 |
| *输出电压:inVcc-50V范围内任意等规格（外接电位器可调电源模块); |
| *输出电流:1-3A范围内任意等规格; |
| *输入/输出状态：共地 |
| *引脚:有2芯接线端子与软引线2种结构,附图为接线端子结构; |
| *效率:94%±3 |
| *外型尺寸:
50x24x22mm |
|
|

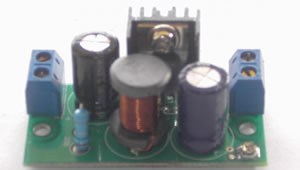

高压电源模块 型号:S-50SYH |
12V升100V150V200V300V输出电源模块 |
|
| *输入电压:DC 10-30V |
|
| *输出功率:50W/100W; |
| *输出电压:48V,50V,60,80V,100V,150V,200V,250V,300V,310V,320V,350V等规格 |
| *输出电流:3-0.1A范围内任意等规格; |
| *输入/输出状态：共地 |
| *引脚:有2芯接线端子与软引线2种结构,附图为接线端子结构; |
| *效率:94%±3 |
| *外型尺寸:
50x24x22mm
|
|
|
1000w12V24V36V48V60V升转变24V36V48V60V110V150V200V220V300V310V大功率升压模块 |
|
| *输入电压:DC12V/24V/36V/48V/60V等; |
 |
| *输入电流:100A |
| *输出电压:24-400V范围内任意等规格(); |
| *输出功率:1000W升压电源模块 |
| *输入/输出状态：隔离升压 |
| *引脚:输入输出各有2芯100A接线端子 |
| *效率:90%±3-4 |
| *外型尺寸:
250x155x65mm |
|
|
1500w12V24V36V48V60V升转变24V36V48V60V110V150V200V220V300V310V大功率升压模块
|
|
| *输入电压:DC12V/24V/36V/48V/60V等; |
|
| *输入电流:100A |
| *输出电压:24-400V范围内任意等规格(); |
| *输出功率:1000W升压电源模块 |
| *输入/输出状态：隔离升压 |
| *引脚:输入输出各有2芯100A接线端子 |
| *效率:90%±3-4 |
| *外型尺寸:
250x155x65mm |
|
|
1500w12V24V36V48V60V升转变24V36V48V60V110V150V200V220V300V310V大功率升压模块
|
|
| *输入电压:DC12V/24V/36V/48V/60V等; |
|
| *输入电流:100A |
| *输出电压:24-400V范围内任意等规格(); |
| *输出功率:1000W升压电源模块 |
| *输入/输出状态：隔离升压 |
| *引脚:输入输出各有2芯100A接线端子 |
| *效率:90%±3-4 |
| *外型尺寸:
250x155x65mm |
|
|
2000w12V24V36V48V60V升转变24V36V48V60V110V150V200V220V300V310V大功率升压模块
|
|
| *输入电压:DC12V/24V/36V/48V/60V等; |
|
| *输入电流:100A |
| *输出电压:24-400V范围内任意等规格(); |
| *输出功率:1000W升压电源模块 |
| *输入/输出状态：隔离升压 |
| *引脚:输入输出各有2芯100A接线端子 |
| *效率:90%±3-4 |
| *外型尺寸:
250x155x65mm |
|
|
2500w24V36V48V60V升转变24V36V48V60V110V150V200V220V300V310V大功率升压模块
|
|
| *输入电压:DC24V/36V/48V/60V等; |
|
| *输入电流:100A |
| *输出电压:24-400V范围内任意等规格(); |
| *输出功率:1000W升压电源模块 |
| *输入/输出状态：隔离升压 |
| *引脚:输入输出各有2芯100A接线端子 |
| *效率:90%±3-4 |
| *外型尺寸:
250x155x65mm |
|
|
|
|
